Učinkovito organiziranje kabela ispod radnog stola zahtijeva više od običnog sklanjanja žica s vidika; ključ je u pravilnom strukturiranju, kontroli napetosti i odabiru materijala koji sprječavaju mehaničko oštećenje i pregrijavanje vodiča. Sustavno slaganje kabela unutar fleksibilnih maski i kanalica osigurava dugovječnost elektronike i besprijekornu funkcionalnost radnog prostora.
Razumijevanje fizike kabela: Polumjer savijanja i napetost
Svaki električni i signalni kabel ima svoj minimalni polumjer savijanja. Ako se bakreni vodiči ili optička vlakna unutar izolacije preoštro saviju pod kutom od devedeset stupnjeva, dolazi do zamora materijala, mikroskopskih pukotina i povećanja električnog otpora, što u konačnici može dovesti do prekida signala ili kratkog spoja. Prilikom uvlačenja kabela u maske, ključno je ostaviti blage zavoje.
Također, mehanička napetost je čest uzrok oštećenja konektora na matičnim pločama i kućištima uređaja. Ako je kabel previše zategnut unutar organizatora, stalno povlačenje slabi lemni spoj unutar samog utora. Pravilo je da se uvijek osigura minimalno pet do deset centimetara slobodnog hoda tik uz sam priključak prije nego što kabel uđe u čvrsti dio maske.
Odabir i primjena materijala: Fleksibilne čarape vs. krute kanalice
Na tržištu postoje različite vrste sustava za upravljanje kabelima, a njihov odabir ovisi o dinamici radnog stola:

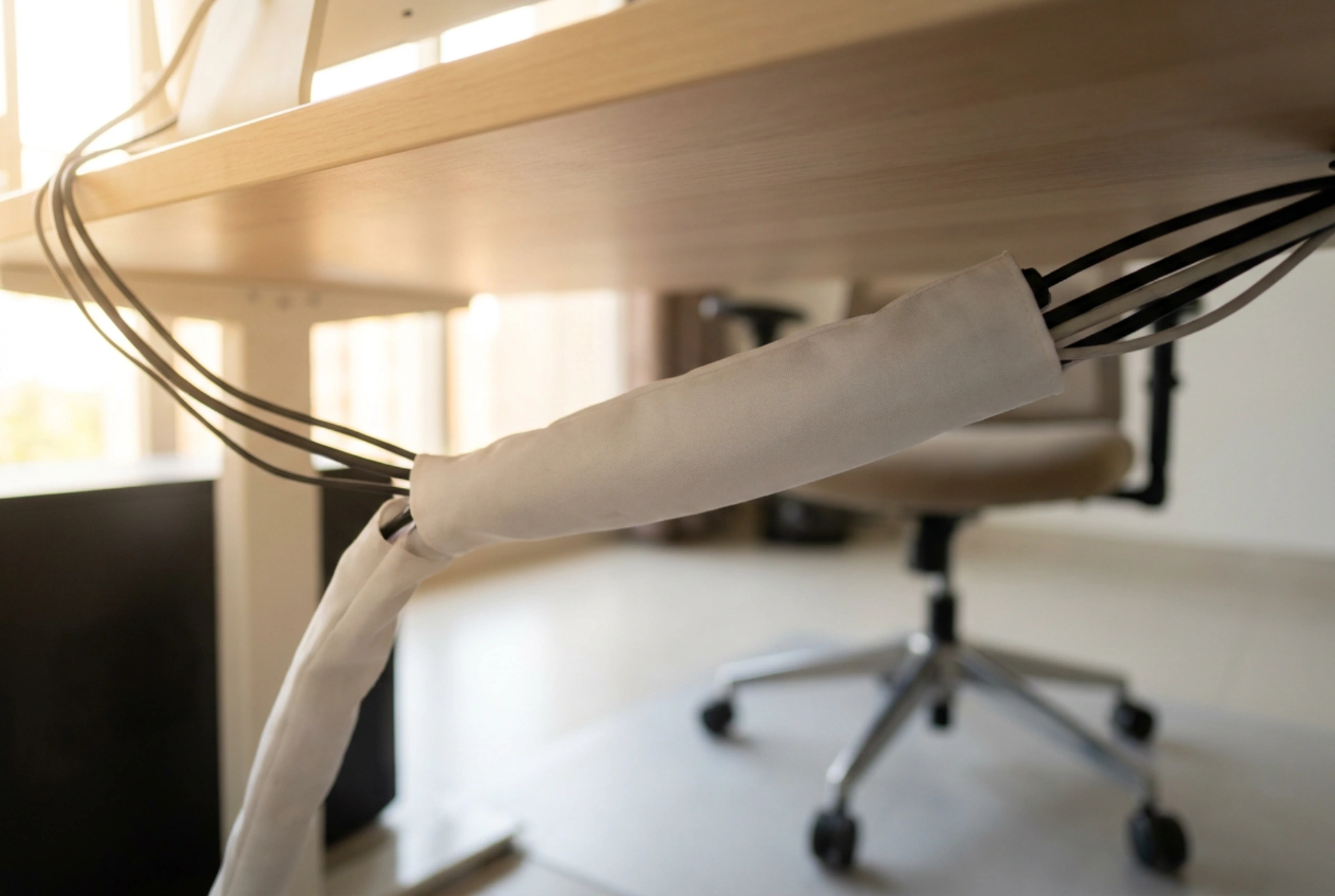

- Poliesterske samozatvarajuće čarape: Izvrsne su za stolove koji se podižu i spuštaju jer se prilagođavaju kretanju. Poliester pruža nisku stopu trenja, što omogućuje kabelima da glatko klize jedan uz drugi bez guljenja vanjskog PVC omotača.
- Spiralne plastične cijevi: Pružaju izvrsnu mehaničku zaštitu od vanjskih utjecaja, ali su manje fleksibilne i zahtijevaju više truda pri naknadnom dodavanju ili uklanjanju pojedinačnih žica.
- Krute PVC kanalice: Najbolje su rješenje za fiksiranje neposredno ispod radne ploče. One nose težinu teških adaptera i drže ih stabilnima, sprječavajući njihovo vješanje i opterećivanje zidnih utičnica.
Redoslijed operacija za sprječavanje petljanja
Zbrka se najčešće događa kada se kabeli nasumično guraju u masku. Za postizanje savršenog reda potrebno je pratiti precizan tehnološki slijed:
Prvo, potpuno isključite sve uređaje i raspletite sve postojeće kabele na podu. Čišćenje nakupljene prašine s izolacije je obavezno jer prašina djeluje kao izolator topline i abrazivni medij unutar zatvorenih maski.
Drugo, grupirajte kabele prema njihovoj funkciji i razini napona. Visokonaponske strujne kabele poželjno je fizički odvojiti od osjetljivih signalnih kabela kako bi se smanjio rizik od elektromagnetske indukcije i šuma u signalu. Ako moraju ići paralelnim putem, neka budu omotani u zasebne snopove unutar iste šire maske.
Treće, koristite višekratne tekstilne trake na čičak za formiranje primarnih snopova prije nego što ih uvučete u glavnu masku. Izbjegavajte jednokratne plastične vezice jer njihovi oštri rubovi pri zatezanju mogu urezati meku izolaciju kabela, a njihovo naknadno uklanjanje zahtijeva korištenje oštrih alata, što povećava rizik od presijecanja vodiča.
Termodinamika i upravljanje toplinom u zatvorenim sustavima
Električna struja koja prolazi kroz vodiče stvara toplinu uslijed Jouleovog zakona topline. Kada se više strujnih kabela, a posebice vanjski adapteri, zatvore u tijesan prostor bez strujanja zraka, temperatura može brzo porasti. To ubrzava degradaciju plastičnih i gumenih omotača te smanjuje učinkovitost napajanja.
Nikada nemojte zatvarati velike ispravljače napona unutar uskih, neperforiranih plastičnih kanalica. Ispravljače montirajte na metalne mrežaste police ispod stola koje omogućuju prirodnu konvekciju zraka, dok u fleksibilne maske uvodite isključivo tanke kabele niskog toplinskog opterećenja.
Praktični kontrolni popis za instalaciju
Prije nego što započnete s montažom, provjerite sljedeće parametre kako biste osigurali dugotrajan i siguran sustav:
- Provjera duljine: Izmjerite maksimalnu udaljenost kod potpuno izvučenog ili podignutog stola. Kabeli nikada ne smiju biti napeti u krajnjim položajima.
- Pristupačnost: Ostavite barem jedan kraj fleksibilne maske lako otvarivim kako biste mogli zamijeniti periferne uređaje bez rastavljanja cijelog sustava.
- Fiksiranje točaka rasterećenja: Na mjestima gdje snop kabela izlazi iz maske i ide prema tlu, montirajte ljepljivi ili vijčani držač koji preuzima težinu cijelog snopa, štiteći utičnice.
