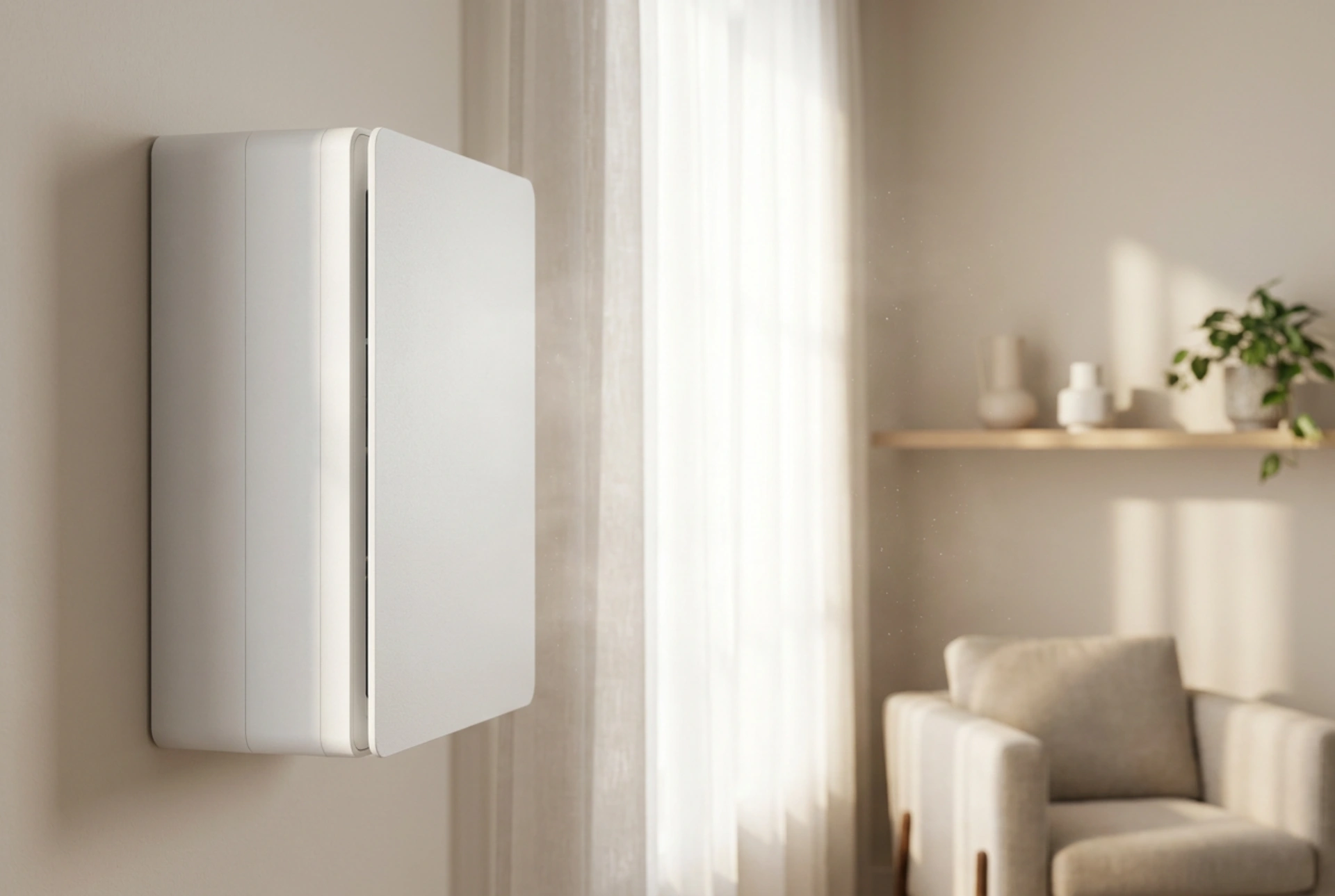

Zidni klima uređaji bez vanjske jedinice, poznati i kao monoblok sustavi, predstavljaju napredno inženjersko rješenje za regulaciju klime u prostorima gdje postavljanje klasičnih vanjskih jedinica nije dopušteno ili izvedivo. Razumijevanje fizikalnih procesa i termodinamičkih zakona koji omogućuju rad ovog sustava ključno je za postizanje maksimalne energetske učinkovitosti i dugotrajnosti uređaja.
Integrirani rashladni krug u jednom kućištu
Za razliku od tradicionalnih split sustava koji rashladni krug dijele na unutarnju i vanjsku jedinicu, monoblok sustav sadrži sve elemente – kompresor, kondenzator, isparivač i ekspanzijski ventil – unutar jednog kućišta montiranog na unutarnji zid. Rad se temelji na faznom prijelazu rashladnog medija koji kruži kroz zatvoreni sustav cijevi.
Tijekom ciklusa hlađenja, plinoviti rashladni medij ulazi u kompresor gdje se stlačuje, što uzrokuje nagli porast njegove temperature i tlaka. Taj vrući plin zatim prolazi kroz kondenzator, gdje predaje toplinu zraku koji se usisava izvana i odmah potom izbacuje natrag u okoliš. Nakon što preda toplinu, medij se kondenzira u tekućinu visokog tlaka. Prolaskom kroz ekspanzijski ventil tlak naglo pada, a medij prelazi u mješavinu tekućine i plina niske temperature. U isparivaču taj hladni medij apsorbira toplinu iz toplog zraka u prostoriji, hladi ga i vraća natrag u prostor, dok sam medij ponovno isparava u plinovito stanje i odlazi u kompresor kako bi ciklus počeo ispočetka.
Protok zraka i uloga dvostrukih ventilacijskih kanala
Ključni izazov kod monoblok uređaja je učinkovita izmjena topline s vanjskim okolišem bez prisutnosti vanjske jedinice. To se rješava bušenjem dvaju paralelnih kanala izravno kroz vanjski zid na koji je uređaj montiran. Ti kanali obično imaju promjer između 150 i 200 milimetara i ključni su za funkcioniranje sustava.
- Kanal za usis vanjskog zraka: Kroz ovaj otvor ventilator uvlači svježi vanjski zrak koji služi za hlađenje ugrađenog kondenzatora. Taj zrak ne ulazi u stambeni prostor i ne miješa se sa zrakom iz sobe.
- Kanal za odvod toplog zraka: Nakon što prođe kroz kondenzator i preuzme suvišnu toplinu iz rashladnog kruga, taj se zagrijani zrak pod tlakom izbacuje kroz drugi kanal natrag u vanjsku atmosferu.
Ovaj dvokanalni sustav osigurava da se unutar kućišta odvijaju dva potpuno odvojena strujanja zraka: unutarnji krug koji hladi i filtrira zrak u prostoriji te vanjski krug koji hladi same komponente uređaja i izbacuje toplinsku energiju izvan objekta.
Upravljanje kondenzatom i termodinamika vlage
Tijekom procesa hlađenja, topli i vlažni zrak iz prostorije dolazi u dodir s hladnom površinom isparivača. Kada temperatura površine padne ispod točke rosišta, vodena para iz zraka kondenzira se na lamelama isparivača. U klasičnim sustavima taj se kondenzat gravitacijski odvodi van. Kod monoblok sustava primjenjuju se naprednije metode fizikalnog upravljanja vlagom.
Većina modernih uređaja koristi toplinu kondenzatora za isparavanje nakupljene vode. Kondenzat se usmjerava prema toplom kondenzatoru gdje ponovno prelazi u plinovito stanje i izbacuje se van u obliku vodene pare kroz kanal za odvod toplog zraka. Ovo rješenje eliminira potrebu za ugradnjom vanjskih drenažnih cijevi koje mogu kapati po fasadi. U uvjetima ekstremne vlažnosti, kada kapacitet isparavanja nije dovoljan, višak vode se skuplja u sigurnosnu posudu unutar uređaja koja zahtijeva povremeno pražnjenje ili spajanje na unutarnji sustav odvodnje.
Održavanje aerodinamičkog otpora i toplinske izolacije
Kako bi sustav radio s maksimalnim koeficijentom energetske učinkovitosti, protok zraka kroz zidne kanale mora biti neometan. Nakupljanje prašine, lišća ili insekata na vanjskim rešetkama povećava aerodinamički otpor, što prisiljava ventilatore na rad pod većim opterećenjem, povećavajući potrošnju energije i razinu buke.
Jednako važan aspekt je sprječavanje nastanka toplinskih mostova. Budući da kanali izravno povezuju unutrašnjost s vanjskim okolišem, cijevi unutar zida moraju biti obložene visokokvalitetnim toplinsko-izolacijskim materijalom, poput ekspandiranog polietilena. Kada uređaj ne radi, integrirane povratne zaklopke u kanalima moraju se automatski zatvoriti kako bi se spriječio nekontrolirani prodor hladnog zraka zimi ili toplog zraka ljeti u unutrašnjost stana.
