Toplinska opterećenja unutar kućišta prijenosnog računala izravno utječu na radni takt procesora i razinu buke koju generira rashladni sustav. Korištenjem namjenskog rashladnog postolja optimizira se dinamika fluida i ubrzava disipacija topline, što omogućuje stabilniji rad elektroničkih komponenti i znatno tiše okruženje.
Fizika prijenosa topline u kompaktnim kućištima
Prijenosna računala su zbog svojih smanjenih dimenzija izuzetno osjetljiva na nakupljanje toplinske energije. Toplina se s integriranih krugova, prvenstveno procesora (CPU) i grafičke kartice (GPU), prenosi putem bakrenih toplinskih cijevi ispunjenih radnim medijem do minijaturnih aluminijskih rebara hladnjaka. Odande unutarnji centrifugalni ventilator izbacuje zagrijani zrak izvan kućišta. Međutim, učinkovitost ovog zatvorenog sustava izravno ovisi o volumenu i temperaturi zraka koji ulazi kroz donje usisne rešetke.
Kada se laptop postavi na ravnu, meku površinu poput stola, gumene nožice na dnu kućišta gube svoju funkciju stvaranja potrebnog prostora za protok zraka. Dolazi do drastičnog smanjenja volumena usisa, što uzrokuje porast statičkog tlaka. Unutarnji ventilator tada mora raditi na maksimalnom broju okretaja u minuti (RPM) kako bi kompenzirao nedostatak svježeg zraka. To rezultira visokofrekventnim šumom koji narušava akustični komfor prostora i ubrzava habanje ležajeva ventilatora.
Pasivna i aktivna disipacija topline: Uloga materijala
Prilikom rješavanja problema pregrijavanja, ključno je razumjeti razliku između pasivnih i aktivnih metoda hlađenja te fizikalna svojstva materijala koji se koriste u izradi postolja.

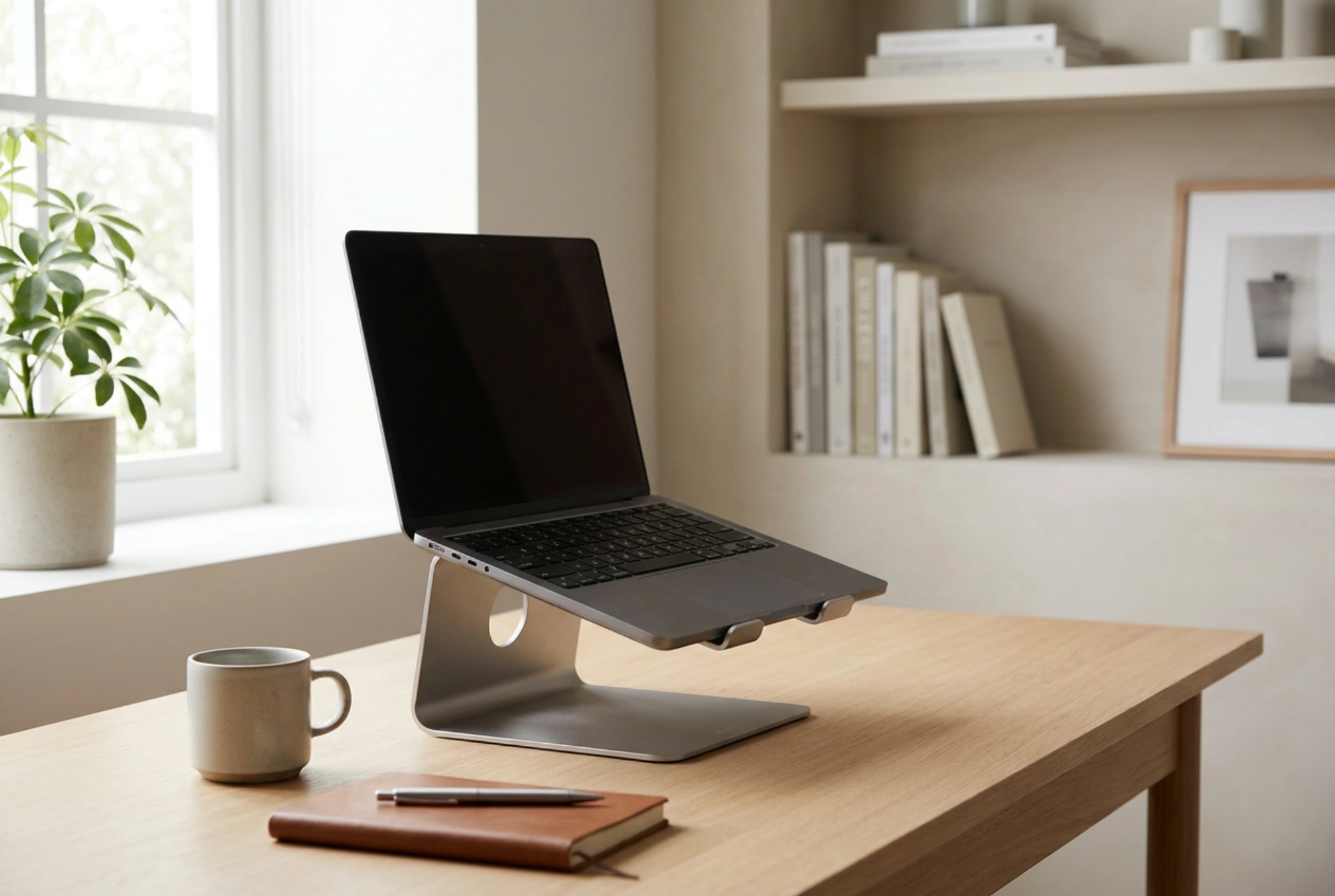

- Aluminijska pasivna postolja: Aluminij posjeduje visoku toplinsku vodljivost (oko 205 W/mK). Kada je prijenosno računalo podignuto na metalnu platformu, aluminij djeluje kao produženi hladnjak koji apsorbira dio topline zračenjem s donjeg poklopca laptopa. Istovremeno, povišeni položaj omogućuje prirodnu konvekciju jer se topli zrak, koji je rjeđi i lakši, podiže i oslobađa prostor hladnijem zraku iz okoline.
- Aktivna postolja s integriranim ventilatorima: Ova postolja koriste prisilnu konvekciju kako bi konstantno dovodila hladan zrak izravno na donju ploču uređaja. Time se eliminira stvaranje džepova vrućeg zraka neposredno ispod kućišta i smanjuje otpor s kojim se susreće unutarnji ventilator računala.
Akustika i aerodinamika: Kako veći ventilatori smanjuju buku
Paradoksalno, dodavanje još jednog izvora rotacije u obliku ventilatora na rashladnom postolju zapravo može dovesti do tišeg ukupnog rada sustava. Tajna leži u aerodinamičkim zakonima i promjeru lopatica ventilatora. Unutarnji ventilatori prijenosnih računala su zbog prostornih ograničenja vrlo mali (obično između 40 i 60 milimetara). Da bi postigli potreban protok zraka mjeren u kubičnim stopama po minuti (CFM), ti se mali ventilatori moraju okretati brzinama višim od 4000 RPM, stvarajući neugodan, visokotonski zvuk.
Kvalitetna aktivna rashladna postolja opremljena su znatno većim ventilatorima, promjera od 120 do čak 200 milimetara. Zbog veće površine lopatica, ovi ventilatori mogu premjestiti istu ili veću količinu zraka pri znatno nižoj brzini vrtnje (između 600 i 1200 RPM). Rad velikih ventilatora na niskom broju okretaja generira tihi, niskofrekventni šum (tzv. bijeli šum) koji je ljudskom uhu mnogo ugodniji. Kada aktivno postolje osigura stalan protok hladnog zraka do usisnih otvora laptopa, unutarnji senzori temperature registriraju pad toplinskog opterećenja, što omogućuje matičnoj ploči da smanji brzinu unutarnjeg ventilatora na minimum.
Pravilno usmjeravanje zračnih struja i održavanje sustava
Za postizanje maksimalnog učinka hlađenja i tišine potrebno je uskladiti aerodinamičke tokove oba uređaja:
- Smjer strujanja zraka: Većina prijenosnih računala uvlači hladan zrak s donje strane kućišta, a topli zrak izbacuje kroz bočne ili stražnje otvore. Rashladno postolje mora puhati zrak prema gore, u smjeru usisa laptopa. Suprotno strujanje zraka poništilo bi učinak hlađenja i opteretilo motore ventilatora.
- Kut nagiba i ergonomija: Podizanje stražnjeg dijela računala pod kutom od 10 do 15 stupnjeva ne samo da olakšava cirkulaciju zraka povećanjem volumena ispod kućišta, već i smanjuje zamor zglobova tijekom tipkanja.
- Zaštita od prašine: Budući da pojačani protok zraka privlači više mikročestica prašine, preporučuje se redovito čišćenje mrežica postolja i usisnih otvora laptopa pomoću stlačenog zraka kako bi se spriječilo stvaranje toplinski izolacijskog sloja na unutarnjim komponentama.
