Pravilno rukovanje trofaznim produžnim kabelima ključno je za sprječavanje toplinskih oštećenja, kratkih spojeva i opasnosti od požara u kućanstvu ili radionici. Razumijevanje fizikalnih zakona koji upravljaju prijenosom električne energije visoke snage omogućuje siguran rad bez rizika za instalaciju i uređaje.
Fizika zagrijavanja i opasnost od namotanog kabela
Najčešća pogreška pri korištenju teških trofaznih produžnih kabela je njihovo djelomično odmatanje. Kada električna struja teče kroz bakreni vodič, dio energije se gubi u obliku topline zbog električnog otpora. Ovaj fenomen opisan je Jouleovim zakonom toplinskog učinka. Kada je kabel potpuno odmotan, ta se toplina prirodno prenosi u okolni zrak putem konvekcije.
Međutim, ako kabel ostane namotan na bubnju, stvara se efekt elektromagnetske indukcije i toplinske izolacije. Toplina se akumulira unutar slojeva namotanog kabela jer je površina za hlađenje drastično smanjena. Temperatura unutar bubnja može brzo dosegnuti točku tališta PVC ili gumene izolacije (oko 70 °C do 90 °C). Kada se izolacija otopi, dolazi do izravnog kontakta između faza, što rezultira razornim kratkim spojem i požarom. Zato je temeljno pravilo: uvijek potpuno odmotajte trofazni kabel, bez obzira na udaljenost do trošila.
Materijali izolacije: Guma naspram PVC-a
Izbor materijala plašta kabela izravno utječe na njegovu otpornost na vanjske čimbenike i mehanička oštećenja. U kućnim radionicama i okućnicama najčešće se susreću dva materijala:
- PVC (polivinil klorid): Pogodan za unutarnju upotrebu u stabilnim temperaturnim uvjetima. Na niskim temperaturama (ispod 5 °C) PVC postaje krhak i podložan pucanju pri savijanju, dok na visokim temperaturama gubi strukturnu čvrstoću.
- Neopren i prirodna guma (oznake poput H07RN-F): Ovi elastomeri zadržavaju fleksibilnost u ekstremnom rasponu temperatura (od -25 °C do +60 °C). Guma je visoko otporna na abraziju, UV zračenje, ulja i vlagu. Za vanjske radove i vlažne prostore, gumeni kabeli su jedini siguran izbor jer ne pucaju pod utjecajem mehaničkog naprezanja.
Poprečni presjek vodiča i IP zaštita
Prije spajanja bilo kojeg trofaznog uređaja, nužno je provjeriti poprečni presjek bakrenih vodiča unutar kabela. Za trofazne sustave (obično 16A ili 32A), minimalni preporučeni presjek za kraće duljine je 2,5 mm², dok se za duljine preko 25 metara preporučuje presjek od 4 mm² ili više kako bi se spriječio pad napona. Pad napona uzrokuje povećanje struje u trošilu, što dodatno zagrijava kabel i može oštetiti motor spojenog uređaja.
Jednako je važan i stupanj zaštite kućišta utikača i utičnica (IP ocjena). Za rad u vlažnim uvjetima ili na otvorenom, sustav mora imati minimalno IP44 zaštitu koja jamči otpornost na prskanje vode iz svih smjerova i prodor krutih tijela većih od 1 mm. Utikači moraju imati integrirane brtve i zaštitne poklopce koji sprječavaju prodor vlage u kontaktne točke, gdje bi inače moglo doći do puzajućih struja i korozije.
Pravilna tehnika namotavanja i inspekcija

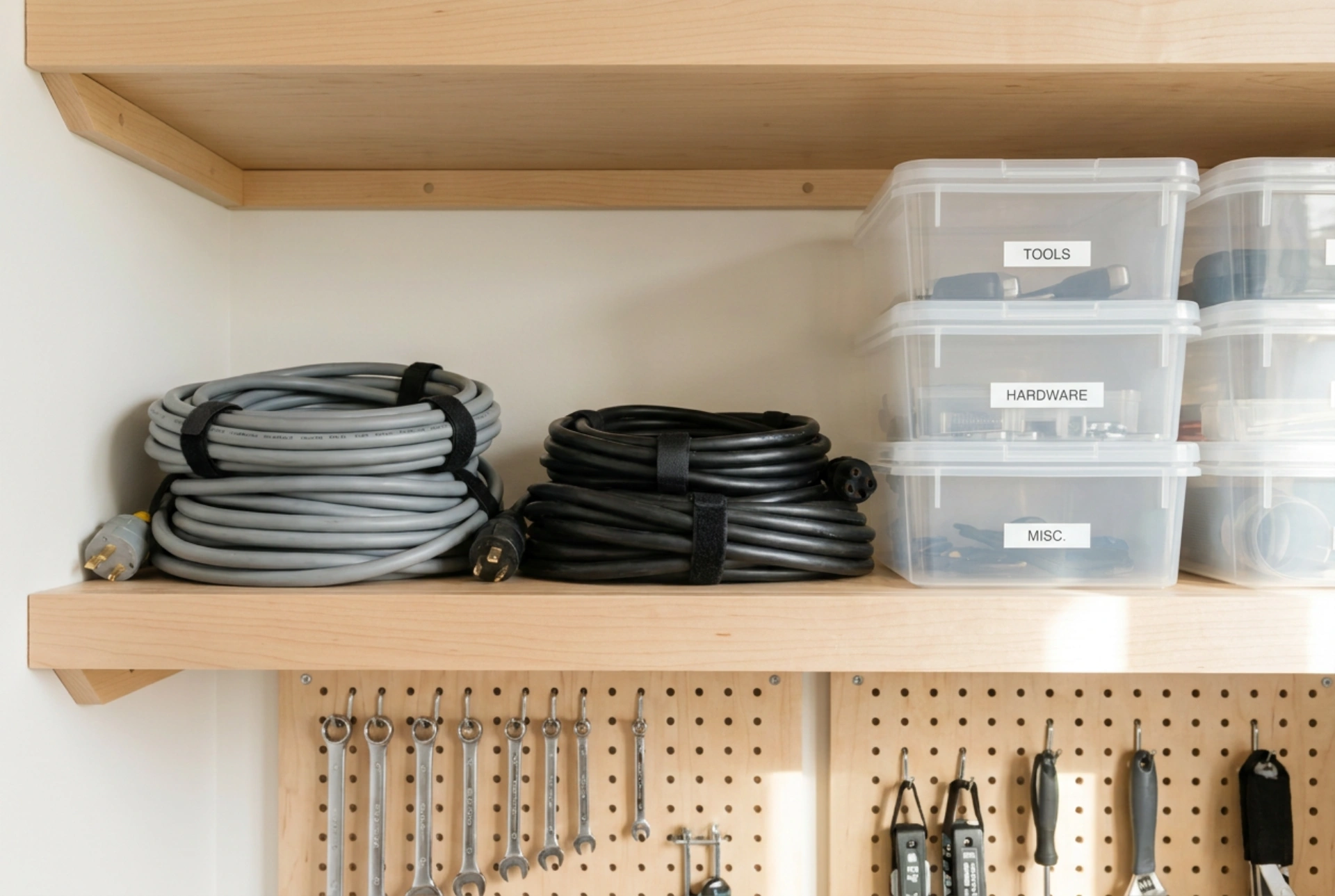

Kako biste produžili vijek trajanja teških kabela i spriječili unutarnje kidanje bakrenih niti (licni), primijenite tehniku namotavanja bez uvijanja (tzv. over-under metoda). Ova tehnika sprječava stvaranje trajnih petlji i torzijskog naprezanja unutar plašta. Prije svakog skladištenja, kabel očistite suhom krpom od nečistoća i ulja koja mogu kemijski razgraditi izolaciju tijekom vremena.
Redovita vizualna inspekcija trebala bi uključivati provjeru ima li na kabelu posjekotina, deformacija ili tragova promjene boje koji ukazuju na pregrijavanje. Ako primijetite da su pinovi na utikaču oksidirali ili su labavi, nemojte koristiti kabel. Čisti, neoksidirani bakreni ili poniklani kontakti osiguravaju nizak prijelazni otpor, sprječavajući lokalno pregrijavanje same utičnice.
