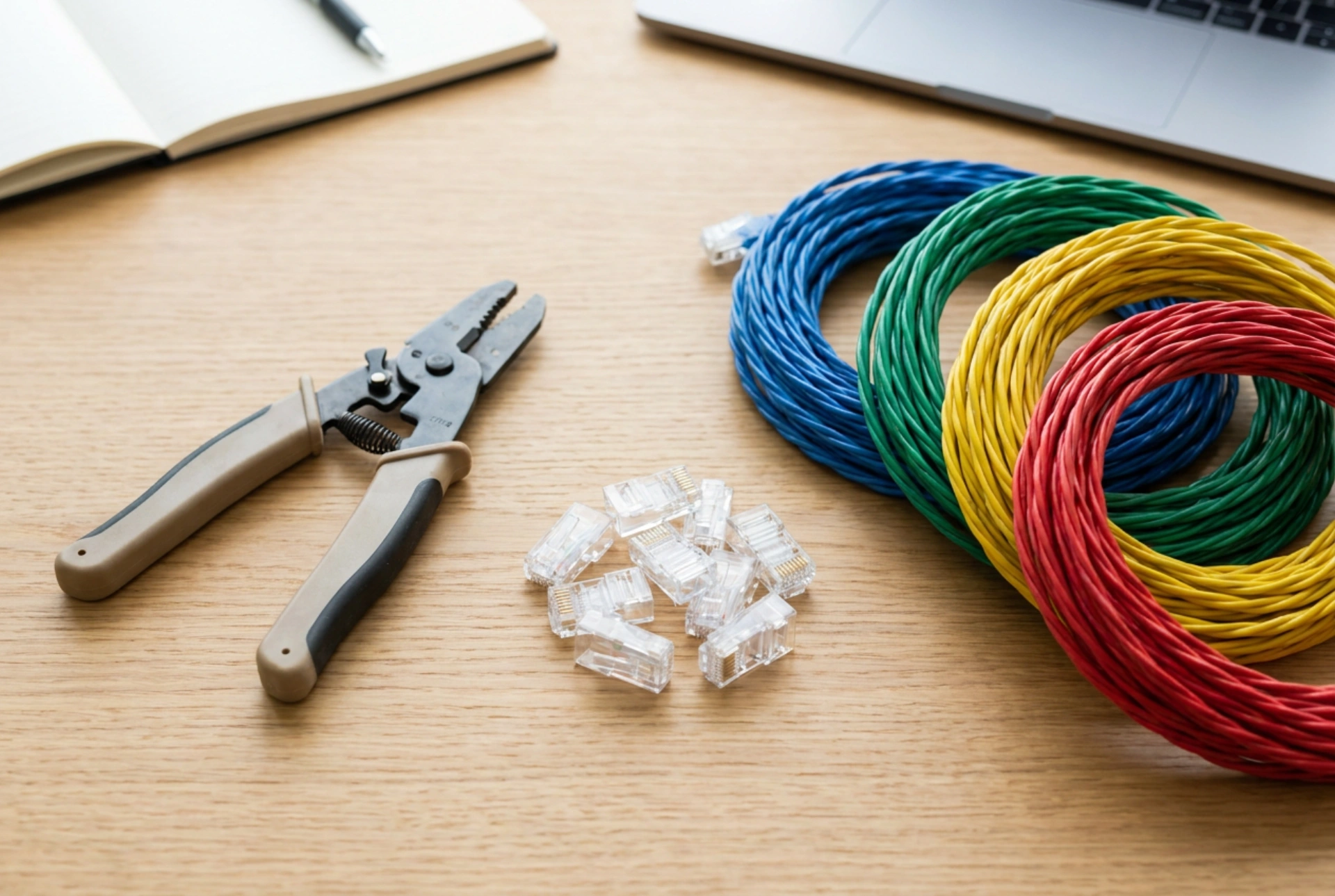

Izrada vlastitog Ethernet kabela zahtijeva visoku preciznost i razumijevanje fizikalnih zakona koji stoje iza prijenosa podataka. Pravilno spajanje RJ45 konektora uklanja probleme s mrežnom vezom, smanjuje gubitak paketa i osigurava maksimalnu brzinu prijenosa u lokalnoj mreži.
Znanost iza upredenih parica: Zašto raspored nije slučajan
Unutar svakog Ethernet kabela (primjerice kategorije Cat 5e ili Cat 6) nalazi se osam bakrenih vodiča raspoređenih u četiri parice. Svaka je parica čvrsto upredena s točno određenim brojem zavoja po metru. Ova geometrija se temelji na fizici elektromagnetizma. Kada struja teče kroz vodič, ona stvara magnetsko polje koje može inducirati šum u susjednim žicama. Upredanjem dvaju vodiča koji prenose suprotne signale, ova se polja međusobno poništavaju.
Ako promijenite redoslijed žica tako da signali koji čine paricu završe na različitim, neupredenim žicama, narušit ćete ovaj balans. Rezultat je drastičan pad brzine ili prekid veze na većim udaljenostima, čak i ako jednostavan tester pokazuje da su sve žice fizički povezane.
Standardi rasporeda žica: T568B vs. T568A
Za postizanje maksimalne kompatibilnosti koristi se standard T568B, koji je danas najrasprostranjeniji. Najvažnije pravilo je dosljednost: oba kraja kabela moraju biti spojena prema istom standardu za izravni kabel.
Redoslijed žica za T568B, gledano s donje strane konektora (gdje su bakreni kontakti okrenuti prema vama, a plastični osigurač prema dolje), s lijeva na desno glasi:
- Narančasto-bijela
- Narančasta
- Zeleno-bijela
- Plava
- Plavo-bijela
- Zelena
- Smeđe-bijela
- Smeđa
Primijetite kako je zelena parica razdvojena plavom na pinovima 3, 4, 5 i 6. Ovo je nužno kako bi se zadržala kompatibilnost i smanjile smetnje, i upravo je to mjesto gdje se najčešće događaju pogreške kod ručnog krimpavanja.
Precizna tehnika pripreme kabela
Kvalitetan rad ovisi o pravilnoj mehanici i tehnici rezanja. Slijedite ovaj postupak za savršen rezultat:
1. Skidanje vanjskog omotača
Pomoću specijaliziranog alata skinite oko 3 centimetra vanjskog omotača kabela. Primijenite minimalan pritisak kako oštrice ne bi zarezale tanku plastičnu izolaciju unutarnjih bakrenih vodiča. Svako oštećenje unutarnje izolacije može dovesti do kratkog spoja.
2. Ispravljanje i raspoređivanje
Nakon što uklonite omotač, raspletite parice do same granice preostalog omotača. Upotrijebite prste kako biste svaku žicu potpuno izravnali. Žice moraju biti savršeno ravne i paralelne kako bi bez otpora ušle u utore konektora.
3. Rezanje pod pravim kutom
Složite žice u ispravan T568B redoslijed i čvrsto ih stisnite prstima. Pomoću oštrih rezača odrežite višak žica ravnim rezom pod kutom od 90 stupnjeva. Preostala duljina ogoljenih žica trebala bi biti točno oko 12 do 14 milimetara. Ako su žice preduge, vanjski omotač kabela neće ući u konektor; ako su prekratke, žice neće dosegnuti kontakte.
Umetanje i proces krimpavanja
Dok i dalje čvrsto držite raspoređene žice u ispravnom redoslijedu, pažljivo ih gurnite u RJ45 konektor. Bakreni kontakti moraju biti okrenuti prema gore, a žice moraju kliziti kroz vlastite kanale do samog kraja plastičnog kućišta. Vizualno provjerite jesu li sve žice dosegnule prozirni prednji zid konektora.
Jednako važan korak je pozicija vanjskog omotača kabela. On mora ući unutar kućišta konektora barem 6 milimetara, točno ispod plastičnog klina koji će se tijekom stiskanja utisnuti u kabel. Ovaj mehanizam osigurava vlačnu čvrstoću; bez toga, svako povlačenje kabela prenijet će silu izravno na osjetljive bakrene kontakte.
Umetnite konektor u utor na kliještima za krimpavanje i ravnomjerno, ali snažno stisnite ručke do kraja. Kliješta će potisnuti kontakte konektora prema dolje, koji će probiti izolaciju pojedinačnih žica i ostvariti čvrst električni spoj.
Provjera kvalitete rada
Nakon krimpavanja obvezno vizualno provjerite obje strane konektora. Pogledajte s prednje strane jesu li svi bakreni vodiči vidljivi kroz prozirnu plastiku na samom vrhu. Druga provjera je provjera redoslijeda boja s donje strane. Korištenje jednostavnog mrežnog testera potvrdit će električnu vodljivost svih osam pinova i osigurati da nema neispravnih spojeva.
