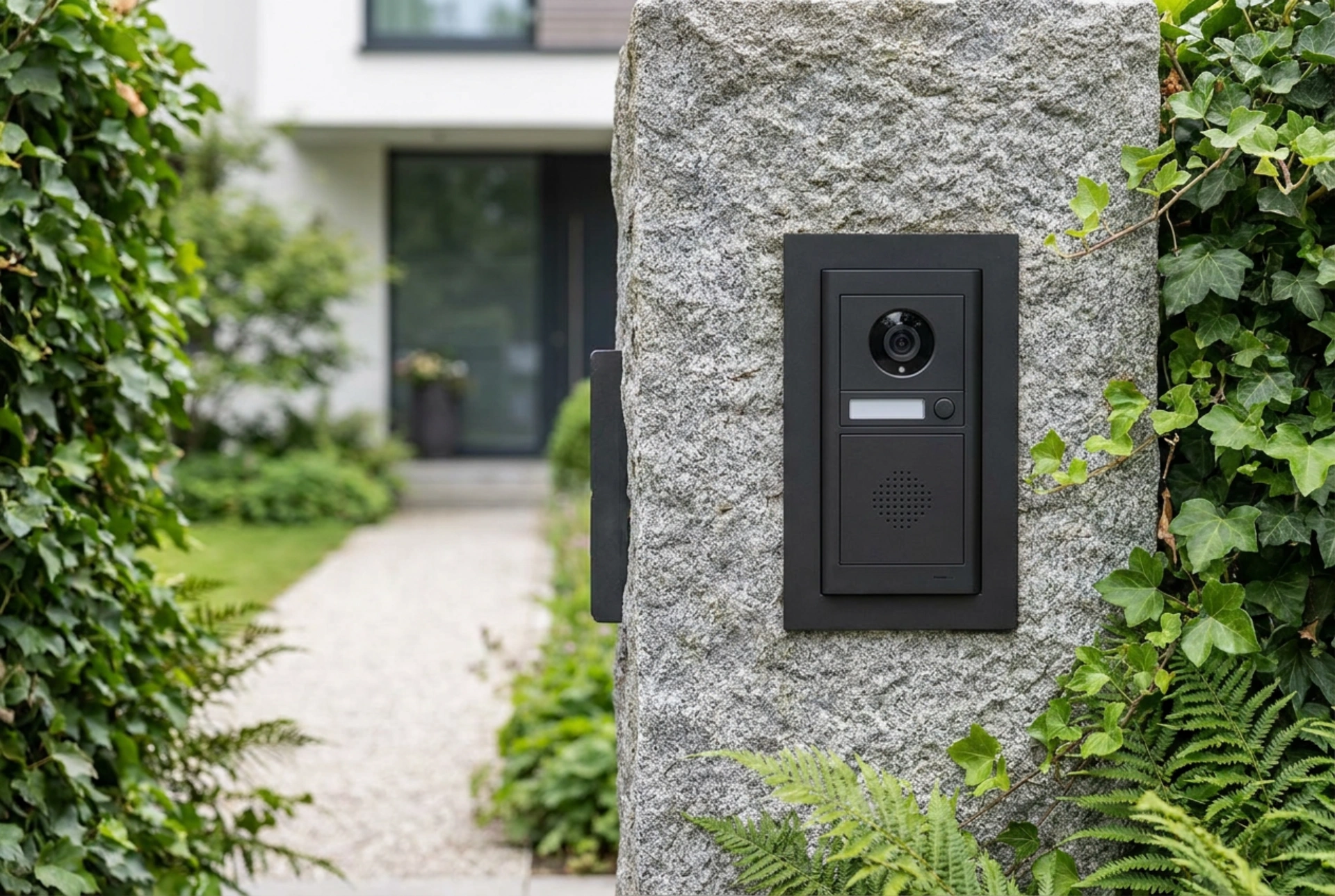

Planiranje video portafona za pješačka i kolna vrata zahtijeva precizno usklađivanje optike, kabelske infrastrukture i električnih krugova kako bi se osigurao pouzdan rad i jasan prikaz u svim vremenskim uvjetima.
Optika i geometrija: Pravilno pozicioniranje kamere
Ključ uspješnog sustava leži u geometrijskom rasporedu leća u odnosu na objekt koji se promatra. Standardne kamere u vanjskim jedinicama često imaju horizontalni kut gledanja između 110° i 170°. Širi kut smanjuje takozvane slijepe pjege, ali unosi distorziju slike (efekt ribljeg oka) na rubovima. Optimalna visina montaže vanjske jedinice je između 145 cm i 160 cm od tla, mjereno do središta leće. Ova visina omogućuje prepoznavanje lica osoba prosječne visine, kao i djece.
Posebnu pozornost treba posvetiti utjecaju pozadinskog svjetla (kontrast). Kada sunce sja izravno iza posjetitelja, klasični senzori stvaraju samo siluetu. Za rješavanje ovog problema koristi se tehnologija širokog dinamičkog raspona (WDR), koja elektronički kompenzira razlike u osvjetljenju spajanjem više ekspozicija u jednu jasnu sliku. Izbjegavajte usmjeravanje kamere izravno prema istoku ili zapadu kako biste minimizirali izravno zasljepljivanje senzora tijekom izlaska i zalaska sunca.
Kabelska infrastruktura i pad napona
Izbor i polaganje kabela definiraju dugovječnost sustava. Za analogne sustave koristi se koaksijalni kabel za video signal u kombinaciji s bakrenim vodičima za napajanje. Kod modernih IP (mrežnih) sustava standard je strukturirano ožičenje kategorije 5e ili 6 (UTP ili STP). STP (ekranizirani parični kabel) preporučuje se kod polaganja u blizini energetskih kabela jer metalni oplet sprječava elektromagnetske smetnje koje uzrokuju šum na slici.
Fizikalni izazov kod dugih trasa (preko 50 metara) je pad napona na vodičima zbog unutarnjeg otpora bakra. Ako napon s izvora od 12V padne ispod kritične razine na vanjskoj jedinici, sustav će se ponovno pokretati svaki put kada se aktivira infracrveno osvjetljenje ili električna brava. Rješenje je korištenje debljih vodiča za napajanje ili primjena tehnologije PoE (Power over Ethernet) koja koristi viši napon (48V) na dugim relacijama, što značajno smanjuje struju i srodne padove napona duž kabela.
Zaštitni indeksi i mikroklimatski uvjeti
Vanjska jedinica izložena je ekstremnim temperaturama, vlazi i mehaničkim silama. Prilikom odabira opreme, obratite pažnju na dvije standardizirane oznake: IP (Ingress Protection) i IK (Impact Protection):
- IP65 ili IP66: Prva znamenka (6) označava potpunu otpornost na prašinu, dok druga (5 ili 6) jamči zaštitu od mlaza vode iz bilo kojeg smjera. To sprječava kondenzaciju vlage unutar kućišta leće.
- IK08 ili IK10: Označava stupanj otpornosti na mehaničke udarce i vandalizam. Kućišta izrađena od lijevanog aluminija ili nehrđajućeg čelika pružaju najveću zaštitu.
Zbog temperaturnih oscilacija i izravnog sunčevog zračenja dolazi do toplinskog širenja materijala. Stoga ugradbena kutija mora biti zabrtvljena elastičnim polimernim masama koje zadržavaju fleksibilnost i sprječavaju prodiranje vode iza vanjske jedinice, gdje bi se u zimskim mjesecima mogla smrznuti i oštetiti elemente.
Upravljanje bravama i pogonima: Integracija releja
Za otvaranje pješačkih vrata koristi se električni prihvatnik. Postoje dva osnovna tipa: radni (fail-secure, koji se otvara samo pod naponom) i sigurnosni (fail-safe, koji se otvara u nedostatku napona). Vanjska jedinica portafona upravlja ovim sustavima pomoću ugrađenog releja. Kako bi se spriječilo preopterećenje elektronike portafona visokim strujama koje zahtijeva zavojnica prihvatnika, preporučuje se korištenje galvanski izoliranog kruga s vanjskim napajanjem za bravu.
Upravljanje motornim pogonom kolnih vrata funkcionira na principu suhog kontakta (bezpotencijalni impuls). Kada pritisnete tipku na unutarnjoj jedinici, relej u vanjskoj jedinici nakratko spaja dva kontakta na upravljačkoj ploči motora, simulirajući pritisak na tipkalo. Kabel koji povezuje vanjsku jedinicu s upravljačkom kutijom motora mora biti položen u zasebnu zaštitnu cijev kako bi se izbjeglo miješanje signala i induciranje visokih napona iz mrežnog napajanja motora.
