Nered s kablovima ispod radnog stola nije samo estetski problem, već izravno utječe na vijek trajanja vaše elektronike, nakupljanje prašine i stabilnost prijenosa signala. Pravilno strukturiranje kabelskog sustava zahtijeva razumijevanje ponašanja materijala pod naponom, zakona elektromagnetizma i osnova termodinamike.
Zašto kablovi privlače prašinu? Fizika statičkog elektriciteta
Sigurno ste primijetili da se na kablovima ispod stola prašina nakuplja brže nego na drugim površinama. To nije slučajnost, već rezultat fizikalnih procesa. Vanjski omotači većine kablova izrađeni su od polimera poput polivinil-klorida (PVC) ili poliuretana. Ovi materijali su izvrsni električni izolatori, ali imaju visoku sklonost nakupljanju statičkog elektriciteta uslijed trenja ili samog protoka struje kroz vodiče pod naponom. Kada se kablovi dodiruju ili pomiču, dolazi do triboelektričnog efekta koji stvara površinski naboj.
Taj naboj privlači sitne čestice prašine iz zraka poput magneta. Dodatno, mrežni adapteri (transformatori) koji se griju tijekom rada stvaraju mikroskopske struje toplog zraka koje se dižu prema gore (toplinska konvekcija). Ovaj stalni protok zraka donosi nove čestice prašine izravno u elektrostatičko polje kablova. Organizacijom kablova u zatvorene kanale ili mrežaste police smanjuje se površina izložena slobodnom strujanju zraka, čime se drastično smanjuje nakupljanje prašine i olakšava čišćenje.
Mehanički stres i pravilo minimalnog polumjera savijanja
Bakar je izuzetno rastezljiv metal, ali ima svoje fizičke granice. Unutar svakog naponskog ili podatkovnog kabela nalaze se tanke bakrene niti. Kada kabel savijete pod oštrim kutom (primjerice pod 90 stupnjeva uz rub stola), vanjska strana vodiča trpi rastezanje, dok je unutarnja strana komprimirana. To dovodi do mikroskopskih pukotina u bakru, što s vremenom povećava električni otpor na tom mjestu. Povećani otpor uzrokuje lokalno zagrijavanje, a u ekstremnim slučajevima može dovesti do prekida vodiča ili kratkog spoja.
U profesionalnoj kabelskoj tehnologiji primjenjuje se pravilo minimalnog polumjera savijanja. Za standardne bakrene kablove (poput mrežnih LAN kablova ili naponskih vodiča), minimalni polumjer savijanja iznosi najmanje četiri do šest puta debljine samog kabela. Prilikom fiksiranja kablova za organizator, izbjegavajte oštre zavoje. Također, izbjegavajte korištenje čvrstih plastičnih vezica koje se trajno stežu. Plastične vezice mogu urezati vanjski omotač i deformirati unutarnju geometriju kabela (što je posebno štetno za koaksijalne i mrežne kablove visokih performansi). Umjesto njih, uvijek koristite višekratne tekstilne čičak-trake koje raspoređuju pritisak na širu površinu i omogućuju fleksibilnost.
Elektromagnetska kompatibilnost: Odvajanje napona od signala
Svi kablovi kroz koje teče izmjenična struja stvaraju oko sebe elektromagnetsko polje. To polje može inducirati neželjene struje u susjednim vodičima – pojava poznata kao elektromagnetska interferencija (EMI) ili "crosstalk". Podatkovni kablovi (HDMI, DisplayPort, USB, Ethernet) prenose visokofrekventne digitalne signale niskog napona koji su izuzetno osjetljivi na ove smetnje. Ako podatkovni kabel položite paralelno uz naponski kabel na dužoj dionici, doći će do degradacije signala, što se manifestira kao treperenje monitora, sporiji internet ili šum u zvučnicima.
Da biste to spriječili, primijenite sljedeća pravila:
- Napajanje i podatke vodite odvojenim putanjama. Ako vaš podstolne organizator ima dvije razine ili pregrade, iskoristite ih za fizičko razdvajanje ovih dviju skupina kablova.
- Ako se naponski i podatkovni kablovi moraju susresti, neka se križaju pod kutom od točno 90 stupnjeva. Križanjem pod pravim kutom minimizira se induktivna sprega između vodiča.
- Održavajte minimalni razmak od najmanje 5 do 10 centimetara između paralelnih trasa naponskih i neoklopljenih signalnih kablova.
Termodinamika u organizatoru: Izbjegavanje pregrijavanja
Mrežni adapteri i punjači pretvaraju izmjeničnu struju iz mreže u istosmjernu struju niže voltaže. Taj proces nikada nije stopostotno učinkovit; višak energije gubi se u obliku topline. Kada nekoliko takvih adaptera stavite u zatvorenu plastičnu kutiju za kablove ili ih čvrsto povežete u jedan snop, sprječavate prirodno hlađenje.

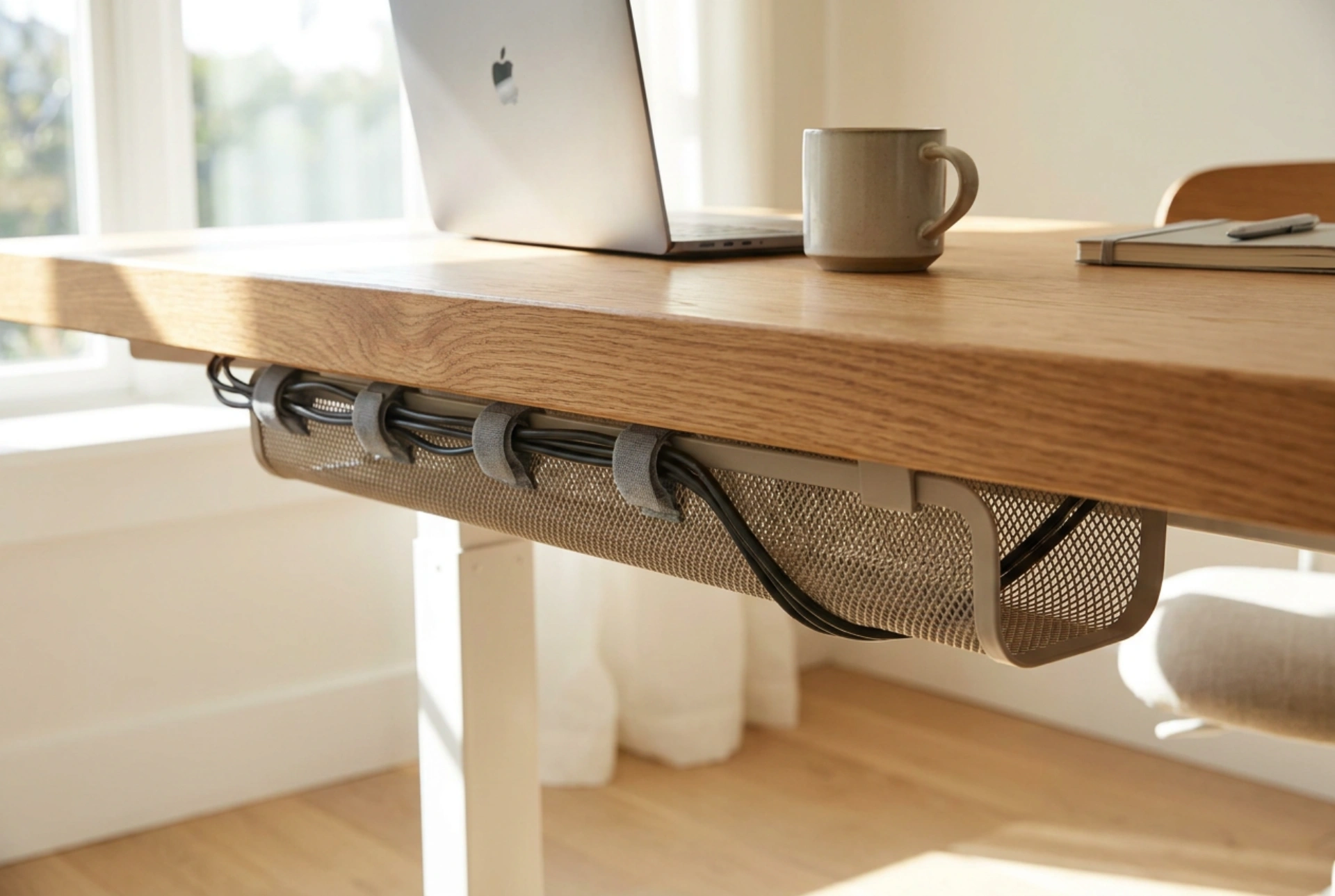

Akumulacija topline podiže radnu temperaturu adaptera, što drastično skraćuje vijek trajanja elektrolitskih kondenzatora unutar njih. Kada temperatura prijeđe kritičnu točku, adapteri mogu otkazati ili čak predstavljati opasnost od požara. Zato je najbolji izbor otvoreni mrežasti organizator (metalna ili plastična rešetka) montiran s donje strane stola. Mrežasti dizajn omogućuje nesmetanu cirkulaciju zraka i odvođenje topline konvekcijom. Adaptere uvijek rasporedite tako da se međusobno ne dodiruju i nikada ih ne prekrivajte drugim kablovima.
Sistematski protokol slaganja
Za dugoročno održiv red, organizaciji pristupite u točno određenom redoslijedu operacija. Prvo isključite sve uređaje iz struje i postavite ih na njihove trajne pozicije na stolu. Najprije montirajte središnji organizator i produžni kabel (razvodnik) ispod stola. Zatim položite najdeblje i najteže kablove – to su uglavnom glavni naponski vodovi. Tek nakon što su oni fiksirani, krenite s polaganjem tanjih signalnih kablova, poštujući pravilo o razdvajanju i kutu križanja. Ostavite mali višak duljine (tzv. "petlju za kompenzaciju") na mjestima gdje se kablovi spajaju s pomičnim dijelovima, poput monitora na zglobnom nosaču, kako biste spriječili naprezanje konektora prilikom pomicanja.
