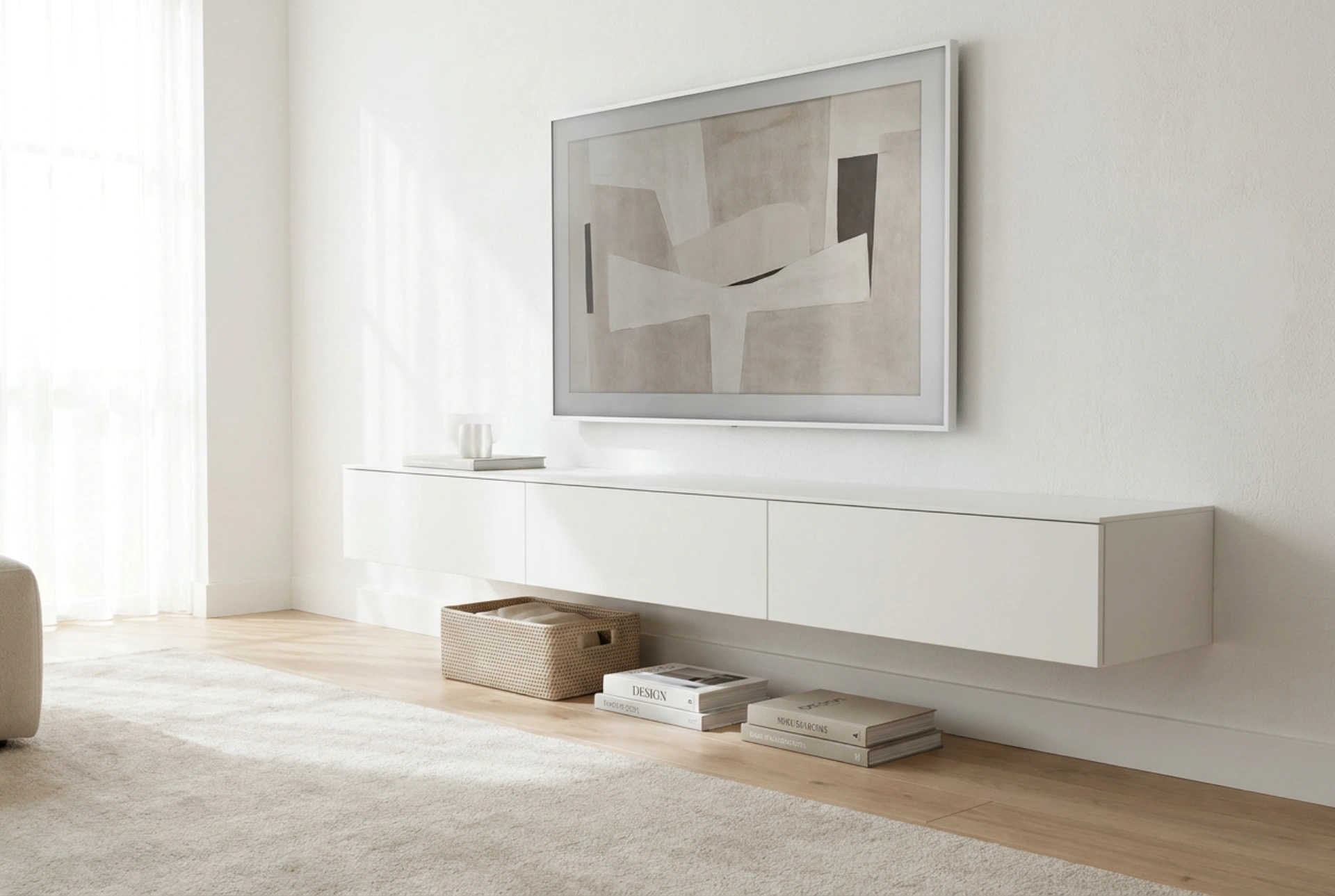

Planiranje skrivene kanalice za TV kabele unutar zida eliminira vizualni nered i štiti osjetljive vodiče od mehaničkih oštećenja. Pravilno izvedena instalacija zahtijeva poznavanje fizikalnih svojstava kabela, sprječavanje elektromagnetskih smetnji i osiguravanje dovoljnog prostora za hlađenje unutar zatvorenog sustava.
Geometrija i fizika unutar zida: Radijus savijanja i promjer cijevi
Kada planirate ugradnju podžbukne cijevi za kabele, najčešća pogreška je odabir preuskog promjera ili stvaranje oštrih kutova. Koaksijalni, HDMI i mrežni kabeli imaju strogo definiran minimalni radijus savijanja koji obično iznosi najmanje četiri do osam puta veći iznos od vanjskog promjera samog kabela. Ako se kabel prisilno savije pod oštrim kutom, dolazi do mikro-oštećenja unutarnjih bakrenih vodiča, distorzije geometrije parica ili oštećenja optičkih vlakana. To izravno uzrokuje gubitak paketa podataka, slabljenje signala ili potpuni prekid rada visoke rezolucije.
Za nesmetano provlačenje preporučuje se glatka, kruta PVC cijev promjera od najmanje 40 do 50 milimetara. Izbjegavajte rebraste cijevi jer njihova unutarnja tekstura stvara veliko trenje i nakuplja prašinu, što otežava prolazak konektora. Umjesto oštrih koljena od 90 stupnjeva, prilikom planiranja trase koristite dva blaga koljena od 45 stupnjeva s ravnim umetkom između njih. Takav raspored stvara aerodinamičan i postupan prijelaz koji omogućuje fizici trenja da radi u vašu korist tijekom provlačenja.
Elektromagnetska kompatibilnost: Odvajanje signala i napajanja
Struja koja teče kroz naponske kabele stvara elektromagnetsko polje promjenjive frekvencije. Ako se signalni kabeli nalaze preblizu naponskih vodiča, to polje inducira neželjeni napon i šum u njima, što dovodi do smetnji u slici ili zvuku. Kako biste osigurali stabilan rad sustava, primijenite ključna pravila elektromagnetske kompatibilnosti:
- Fizičko odvajanje: Naponske kabele provucite kroz zasebnu cijev. Idealno je održavati razmak od najmanje 10 do 15 centimetara između cijevi s napajanjem i cijevi sa signalnim kabelima.
- Pravilno križanje: Ako se trase naponskih i signalnih kabela moraju susresti, neka se križaju pod pravim kutom od 90 stupnjeva. Time se površina preklapanja elektromagnetskih polja svodi na minimum, čime se sprječava indukcija šuma.
- Upotreba oklopljenih vodiča: Koristite isključivo kvalitetno oklopljene signalne kabele koji učinkovito blokiraju vanjske visokofrekventne smetnje.
Tehnika glatkog provlačenja i uloga pilot-žice
Instalacija cijevi u zidu tek je početak procesa. Kako biste osigurali prohodnost bez zapinjanja i kidanja konektora, ključno je pravilno koristiti tehniku povlačenja. Unutar cijevi uvijek mora biti postavljena čvrsta najlonska nit ili posebna sajla (takozvani pilot). Prilikom pričvršćivanja kabela na pilot-žicu, spojeve omotajte glatkom izolacijskom trakom u obliku stožca, usmjerenog prema naprijed. Na taj način konektor klizi niz unutarnje stijenke cijevi bez zapinjanja za spojeve.
Nikada nemojte povlačiti kabele primjenom ekstremne sile. Ako osjetite otpor, lagano povucite kabel unatrag i ponovite postupak uz blago rotiranje. Prilikom svakog provlačenja novog kabela, uz njega obavezno povucite i novu pomoćnu nit koja ostaje u cijevi za buduće nadogradnje. To vam omogućuje da za nekoliko godina jednostavno provučete nove generacije kabela bez potrebe za građevinskim radovima.
Termodinamika otvora: Sprječavanje propuha i prašine
Otvorena cijev koja povezuje donji dio zida s gornjim iza televizora može funkcionirati kao minijaturni dimnjak. Zbog razlike u temperaturi i tlaku zraka na različitim visinama prostorije, unutar cijevi dolazi do prirodne konvekcije – topli zrak struji prema gore, povlačeći sa sobom sitne čestice prašine iz prostora iza komode. Ova prašina se taloži na ventilacijskim otvorima televizora, što smanjuje učinkovitost hlađenja komponenti i može skratiti njihov vijek trajanja.
Ovaj fizikalni problem rješava se pravilnim brtvljenjem izlaza. Na završecima cijevi ugradite posebne podžbukne kutije s gumenim membranama ili četkicama. One omogućuju nesmetan prolazak kabela, ali mehanički zatvaraju strujanje zraka, sprječavajući nakupljanje prašine i pojavu propuha unutar zida.
