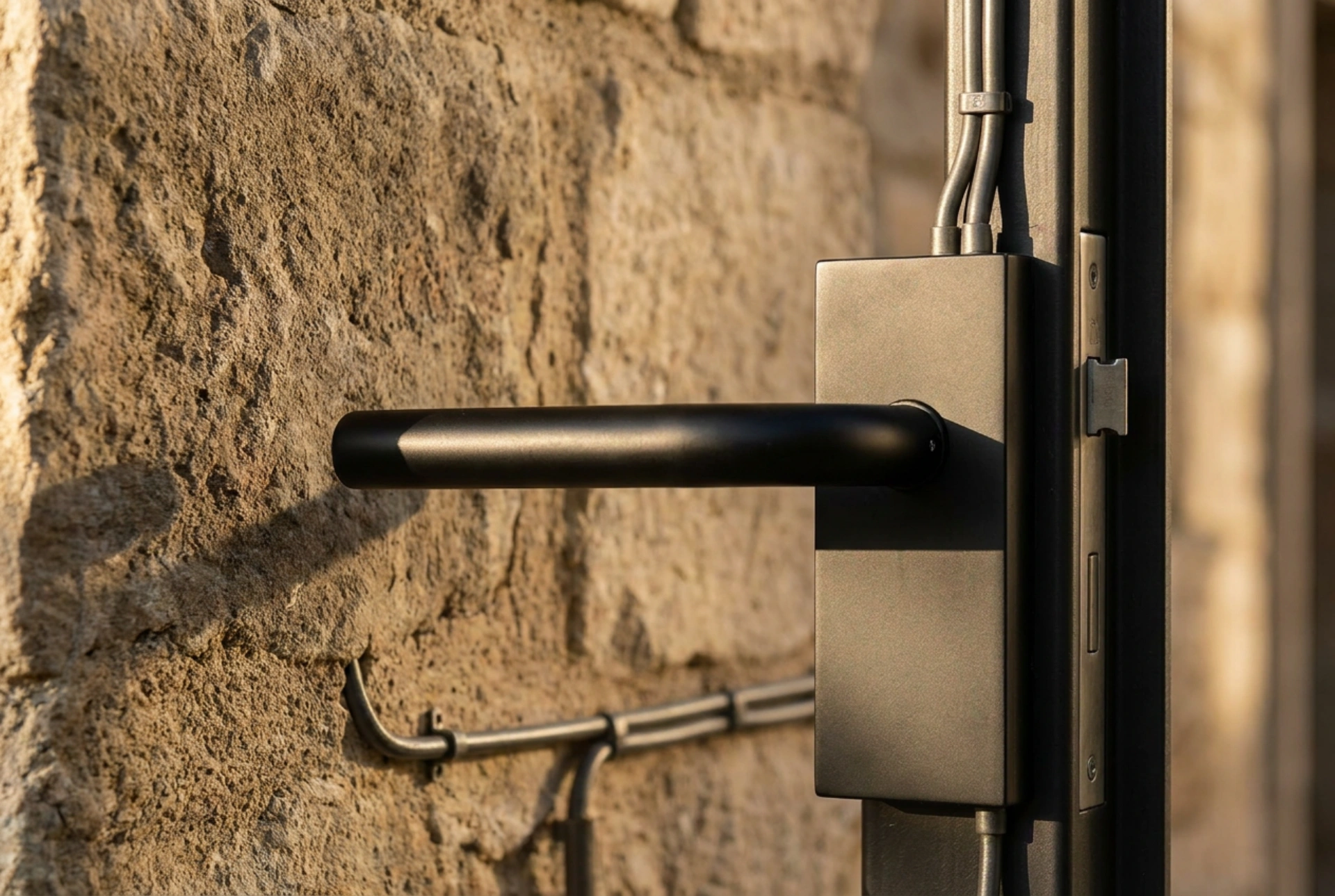

Pravilno povezivanje električnog prihvatnika na dvorišnim vratima s portafonom zahtijeva razumijevanje niskonaponske elektrotehnike i mehanike. Ključ sigurnog i pouzdanog sustava leži u sprječavanju pada napona na dugim linijama te zaštiti osjetljive elektronike od induktivnih povratnih udara.
Fizika pada napona i odabir ispravnog presjeka kabela
Jedan od najčešćih uzroka zatajenja električnog prihvatnika je pad napona na putu od unutarnje jedinice ili napajanja do samih vrata. Budući da sustavi obično rade na niskom naponu od 12 V (bilo izmjenične AC ili istosmjerne DC struje), otpor dugog kabela može drastično smanjiti napon koji dolazi do zavojnice prihvatnika.
Prema Ohmovom zakonu, pad napona izravno je proporcionalan otporu vodiča i struji koja kroz njega teče. Ako koristite pretanak kabel na udaljenosti većoj od 15-20 metara, prihvatnik će primiti premalo energije, što će rezultirati slabim privlačenjem kotve i nemogućnošću otvaranja vrata pod opterećenjem. Za udaljenosti do 15 metara dovoljan je poprečni presjek od 0,5 mm², dok se za veće udaljenosti (do 50 metara) preporučuje bakreni kabel presjeka od najmanje 1,0 mm² ili čak 1,5 mm² za napojne linije.
Izmjenična (AC) ili istosmjerna (DC) struja: Razlike i zaštita releja
Električni prihvatnici mogu raditi na izmjeničnu ili istosmjernu struju, a izbor utječe na ponašanje sustava i potrebne komponente:
- AC prihvatnici (izmjenična struja): Karakterizira ih prepoznatljiv zujavi zvuk tijekom rada. Prednost im je što su manje osjetljivi na točan polaritet i lakše svladavaju blagi mehanički pritisak vrata.
- DC prihvatnici (istosmjerna struja): Rade tiho (čuje se samo kratki klik). Zahtijevaju strogo poštivanje polariteta i često su osjetljiviji na elektromagnetske smetnje.
Kod korištenja istosmjerne struje (DC) javlja se fenomen poznat kao induktivni povratni udar. Kada se napajanje zavojnice prihvatnika prekine, magnetsko polje koje se urušava stvara visoki naponski šiljak u suprotnom smjeru. Ovaj prenapon može oštetiti ili s vremenom uništiti relejne kontakte na portafonu. Kako bi se to spriječilo, paralelno s kontaktima prihvatnika mora se ugraditi zaštitna dioda usmjerena suprotno od smjera protoka struje. Dioda sigurno prigušuje povratnu energiju i štiti elektroniku portafona.
Mehanička usklađenost i prevencija predopterećenja
Čak i savršeno električno spojen prihvatnik zakazat će ako postoji mehanički problem. Najčešći neprijatelj elektromagnetskih brava je bočni pritisak na jezičak, poznat kao predopterećenje. Ako su dvorišna vrata iskrivljena, ako vjetar pritišće krilo ili ako je brtva previše kruta, jezičak vrata snažno pritišće prihvatnik.
Magnetska sila koju stvara zavojnica na 12 V ima svoja ograničenja. Ako je sila trenja između jezička i prihvatnika veća od sile privlačenja elektromagnetnog polja, brava se neće otvoriti. Prilikom montaže osigurajte minimalan zazor (od 1 do 2 milimetra) između jezička i prihvatnika kada su vrata zatvorena. Vrata se moraju lagano zatvarati bez potrebe za guranjem ili povlačenjem kako bi sustav funkcionirao bez opterećenja.
Zaštita kabela od vlage i vanjskih utjecaja
Vanjski uvjeti zahtijevaju posebne mjere opreza kako bi se spriječila korozija i kratki spojevi. Svi spojevi kabela na samom prihvatniku moraju biti hermetički zatvoreni. Preporučuje se korištenje termoskupljajućih bužira s unutarnjim ljepilom umjesto obične izolacijske trake koja s vremenom gubi svojstva pod utjecajem sunca i vlage.
Kabel koji vodi od stupa ograde do samog prihvatnika trebao bi prolaziti kroz fleksibilnu, UV-otpornu zaštitnu cijev. Na mjestima prijelaza kabela uvijek ostavite takozvanu omču za kapanje – lagani luk kabela usmjeren prema dolje, koji sprječava da se kišnica slijeva izravno u kućište električnog prihvatnika ili priključnu kutiju.
Sigurnosni protokol puštanja u rad
Prije nego što sustav spojite na napajanje, obavite sljedeće korake:
- Provjerite multimetrom otpor zavojnice prihvatnika kako biste isključili kratki spoj u samom uređaju.
- Provjerite kontinuitet kabela od portafona do vrata bez priključenog napona.
- Spojite niskonaponske izlaze (12 V) poštujući shemu proizvođača portafona (obično označeno kao NO - normalno otvoreni kontakt).
- Uključite napajanje sustava i testirajte funkcionalnost: prvo s otvorenim vratima (kako biste čuli rad prihvatnika), a zatim sa zatvorenim vratima kako biste provjerili mehaničko oslobađanje.
