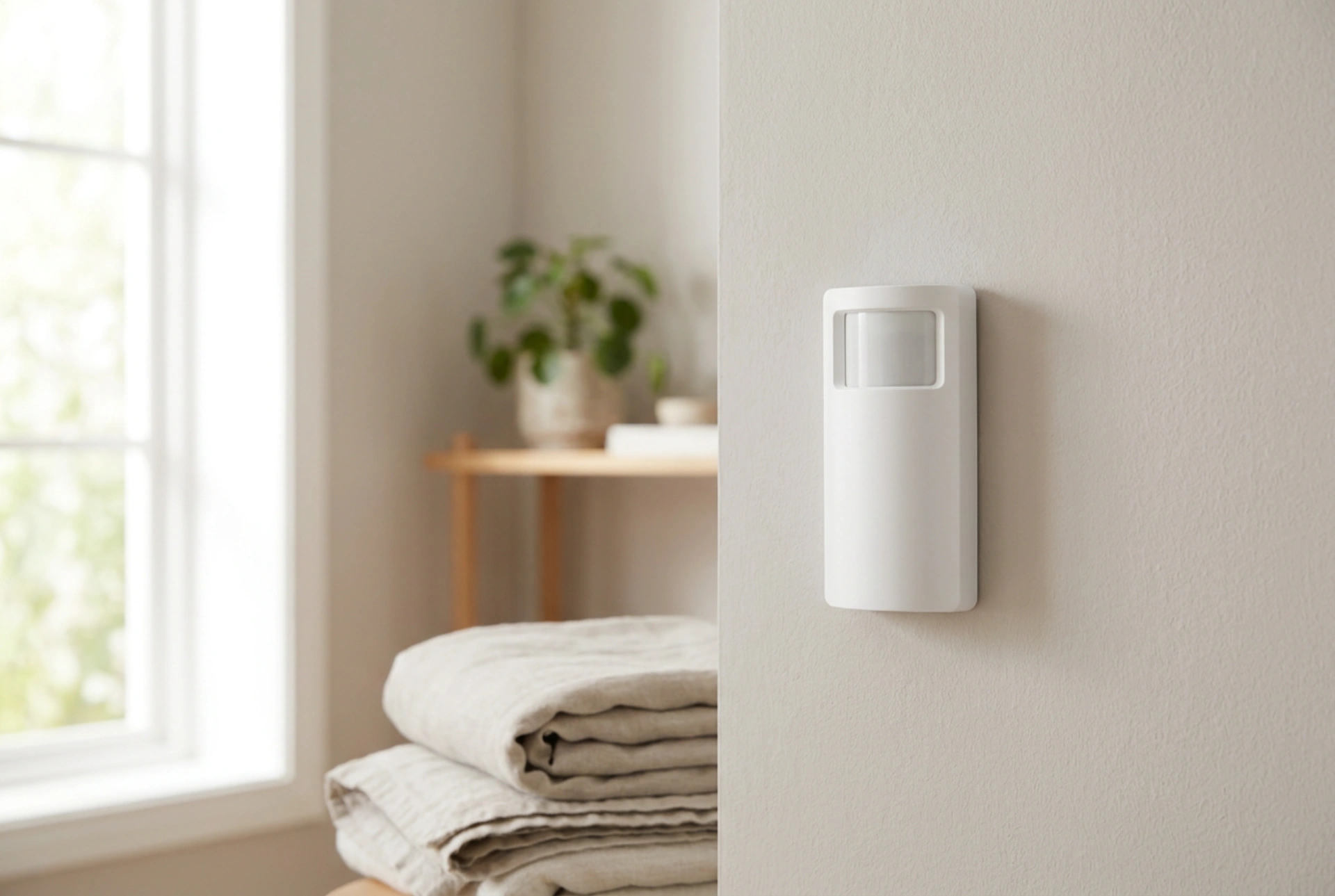

Skrivene kamere integrirane u senzore pokreta predstavljaju vrhunac diskretnog kućnog nadzora, spajajući pasivnu infracrvenu tehnologiju s minijaturnom optikom. Razumijevanje fizikalnih principa iza ovih uređaja ključno je za njihovo pravilno postavljanje i maksimalnu učinkovitost u osiguravanju prostora.
Fizika iza detekcije: Kako radi PIR senzor
Srce svakog senzora pokreta je PIR (eng. Passive Infrared) senzor. Za razliku od aktivnih senzora koji emitiraju valove, PIR senzor radi na principu detekcije toplinskog zračenja koje prirodno emitiraju sva tijela s temperaturom iznad apsolutne nule. Ljudsko tijelo emitira infracrveno zračenje valne duljine oko 9 do 10 mikrometara.
Ispred samog piroelektričnog senzora nalazi se Fresnelova leća. Ova plastična, segmentirana leća ima dvostruku ulogu: fokusira infracrveno zračenje na senzor i dijeli vidno polje na više aktivnih i pasivnih zona. Kada se osoba kreće kroz te zone, količina infracrvenog zračenja koja udara u piroelektrični element brzo se mijenja. Ta promjena stvara mali električni napon koji elektronika interpretira kao pokret.
Minijaturna optika i tehnologija skrivene kamere
Unutar istog kućišta, tik uz PIR senzor, nalazi se mikrokamera. Njezin objektiv je obično takozvani pinhole (igličasti) objektiv, čiji je promjer prednje leće manji od dva milimetra. To omogućuje da kamera bude skrivena iza sitne rupe na kućištu koja je golom oku gotovo nevidljiva.
Unatoč malim dimenzijama, ove kamere koriste napredne CMOS senzore slike. Ključni izazov kod pinhole objektiva je smanjeni protok svjetlosti zbog malog otvora blende (veliki f-broj). Da bi se to kompenziralo, moderni senzori imaju visoku osjetljivost na svjetlo i koriste digitalno pojačanje signala. Neki modeli integriraju i nevidljive IR diode koje emitiraju svjetlost na valnoj duljini od 940 nanometara. Ova valna duljina je potpuno nevidljiva ljudskom oku (za razliku od standardnih 850 nanometara koje lagano svijetle crveno), omogućujući snimanje u potpunom mraku bez odavanja pozicije uređaja.
Sinergija senzora i kamere: Štednja energije i učinkovitost
Jedan od najvećih inženjerskih izazova kod skrivenih uređaja je napajanje. Ako se uređaj napaja baterijski, stalno snimanje videa brzo bi ispraznilo bateriju. Ovdje na scenu stupa sinergija između PIR senzora i kamere:
- Stanje dubokog sna: Većinu vremena kamera i pripadajući procesor za obradu slike nalaze se u stanju ultra-niske potrošnje energije (deep sleep).
- Hardverski prekid: Kada PIR senzor detektira promjenu infracrvenog zračenja, on šalje električni impuls mikroprocesoru.
- Brzo buđenje: Procesor se budi u roku od nekoliko stotina milisekundi, aktivira kameru i započinje snimanje ili prijenos podataka putem lokalne mreže.
Ovaj način rada omogućuje baterijskim uređajima da rade mjesecima s jednim punjenjem, jer troše značajnu energiju samo u trenucima stvarne aktivnosti u prostoriji.
Pravilno pozicioniranje: Izbjegavanje fizikalnih prepreka
Da bi skrivena kamera u senzoru pokreta radila optimalno, moraju se poštovati zakoni fizike koji upravljaju infracrvenim svjetlom i optikom. Izbjegavajte postavljanje nasuprot prozora. Obično staklo blokira daleki infracrveni spektar koji detektira PIR senzor, ali propušta kratkovalno sunčevo zračenje koje može zagrijati unutrašnjost senzora i uzrokovati lažne uzbune. Također, nagle promjene svjetla kroz prozor mogu zaslijepiti CMOS senzor kamere.
Senzor ne smije biti usmjeren izravno prema izvorima topline poput radijatora, klima uređaja ili jakih rasvjetnih tijela. Konvekcija toplog zraka može stvoriti toplinske struje koje PIR senzor detektira kao gibanje. Optimalna visina montaže je između 2,1 i 2,4 metra. Na toj visini, Fresnelova leća pokriva maksimalnu površinu poda pod kutom od oko 110 stupnjeva, a kamera ima idealan kut za prepoznavanje lica bez prevelike distorzije perspektive.
Kada koristiti skriveni nadzor i kako ga održavati
Ovakvi uređaji idealni su za prostore gdje standardne, uočljive kamere mogu narušiti estetiku interijera ili gdje bi mogle biti namjerno oštećene. Koriste se u hodnicima, dnevnim boravcima ili uredskim prostorima kao sekundarni sustav provjere u slučaju aktivacije glavnog alarma. Održavanje je minimalno, ali ključno za kvalitetu slike. Plastično kućište, posebno dio ispred Fresnelove leće i objektiva kamere, mora se redovito čistiti od prašine. Prašina raspršuje infracrveno svjetlo i smanjuje kontrast kamere. Čišćenje treba obavljati isključivo suhom krpom od mikrovlakana ili s nekoliko kapi izopropilnog alkohola. Nikada ne koristite agresivna kemijska sredstva koja mogu oštetiti ili zamutiti osjetljivu plastiku leće.
